Cette page présente quelques exemples concrets d’analyses réalisées sur des installations de chauffage.
Les cas présentés illustrent différents types de dysfonctionnements pouvant affecter les installations : défauts de circulation, déséquilibres hydrauliques, pertes de performance et anomalies de fonctionnement.
Cas 1 : Dysfonctionnement d’un chauffage par le sol dans un studio
Un défaut de chauffage a été constaté dans un studio équipé d’un plancher chauffant.

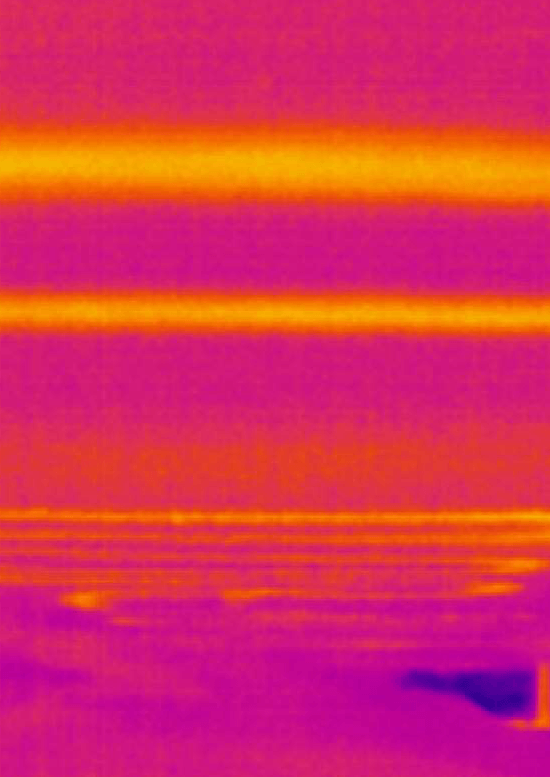

Tubes du plancher chauffant, visibles à la caméra thermique
Contexte technique
Studio équipé d’un chauffage par le sol sur une installation ancienne.
Constat technique
Le chauffage par le sol ne permettait plus d’assurer une température satisfaisante dans le logement. Les investigations réalisées, complétées par un passage à la caméra thermique, ont confirmé un défaut de diffusion de chaleur.
Analyse technique
L’analyse a conduit à vérifier l’état de fonctionnement de la production, du réseau de distribution ainsi que les tubes du plancher chauffant. La vidange du réseau a été programmé et une présence importante de boues a été constatée, mettant en évidence un embouage du circuit affectant le fonctionnement du chauffage.
Préconisations
Des interventions adaptées sur le réseau, comprenant notamment le rinçage, doivent être envisagées afin de rétablir une circulation correcte et un fonctionnement satisfaisant du plancher chauffant.
Cette analyse permet d’identifier les causes du dysfonctionnement, d’objectiver l’état du circuit et d’orienter vers les actions adaptées au rétablissement des performances de l’installation.
Cas 2 : Sous-dimensionnement de radiateurs dans des logements collectifs
Des insuffisances de chauffage ont été constatées dans plusieurs appartements, conduisant à vérifier le dimensionnement des émetteurs.

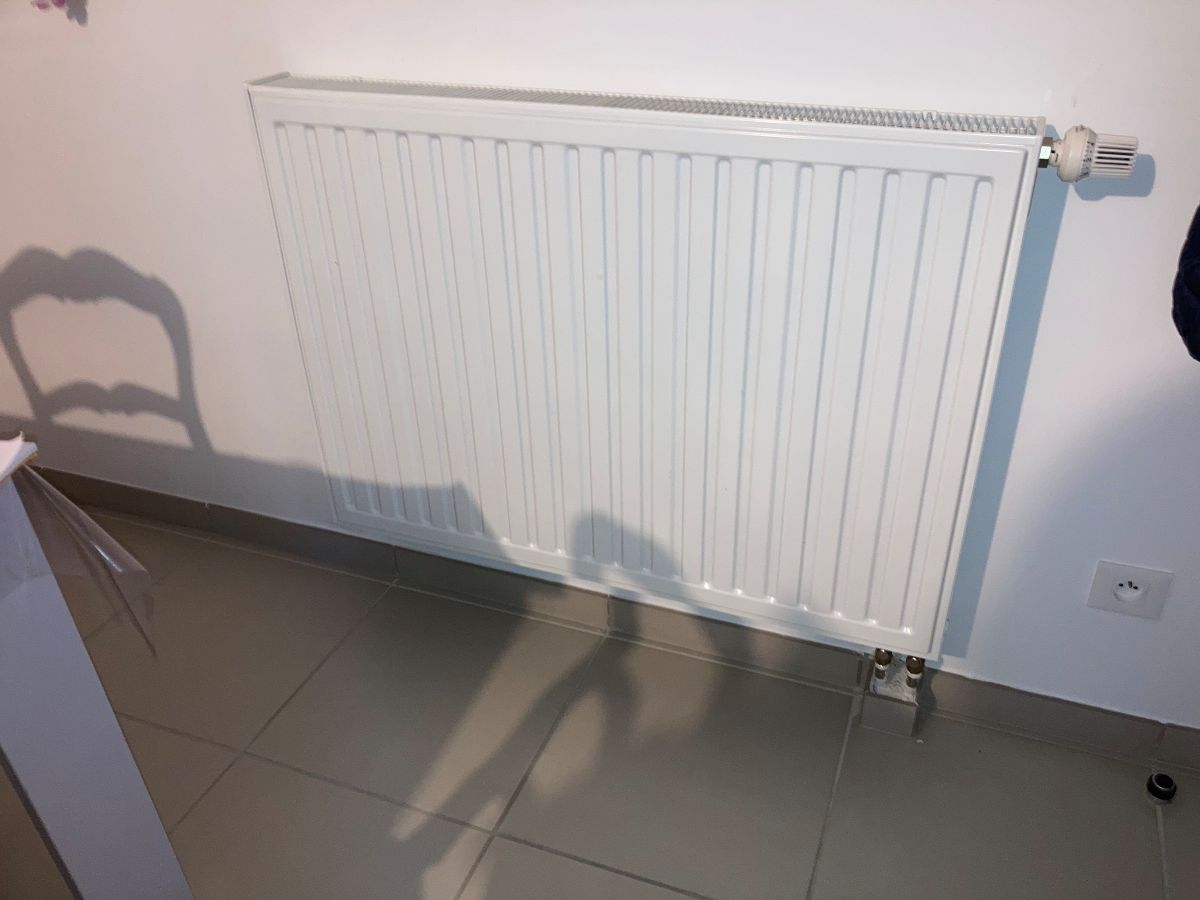

Analyse d’une installation de chauffage présentant un sous-dimensionnement de radiateurs.
Contexte technique
Appartements équipés d’une installation de chauffage par radiateurs.
Constat technique
Les constats ont consisté en la vérification de l’adéquation entre les besoins thermiques et le dimensionnement des radiateurs en place.
Analyse technique
L’analyse des notes de calcul et la vérification des radiateurs installés ont mis en évidence un sous-dimensionnement de certains émetteurs. Cette configuration limite les puissances restituées et ne permet pas d’atteindre des conditions de chauffage satisfaisantes dans l’ensemble des logements concernés pour la température hiver de base.
Préconisations
Le remplacement des radiateurs concernés par des émetteurs de dimensions adaptées doit être envisagé, avec mise en service et équilibrage du réseau hydraulique afin de rétablir un fonctionnement satisfaisant de l’installation.
Cette analyse permet d’identifier les causes des insuffisances de chauffage, d’objectiver l’inadéquation de certains émetteurs et d’orienter vers les actions adaptées au rétablissement des performances de l’installation.
Cas 3 : Anomalies de fonctionnement de chaudières individuelles en copropriété
Des anomalies de fonctionnement ont été constatées sur plusieurs chaudières individuelles, avec présence de monoxyde de carbone en appartement.

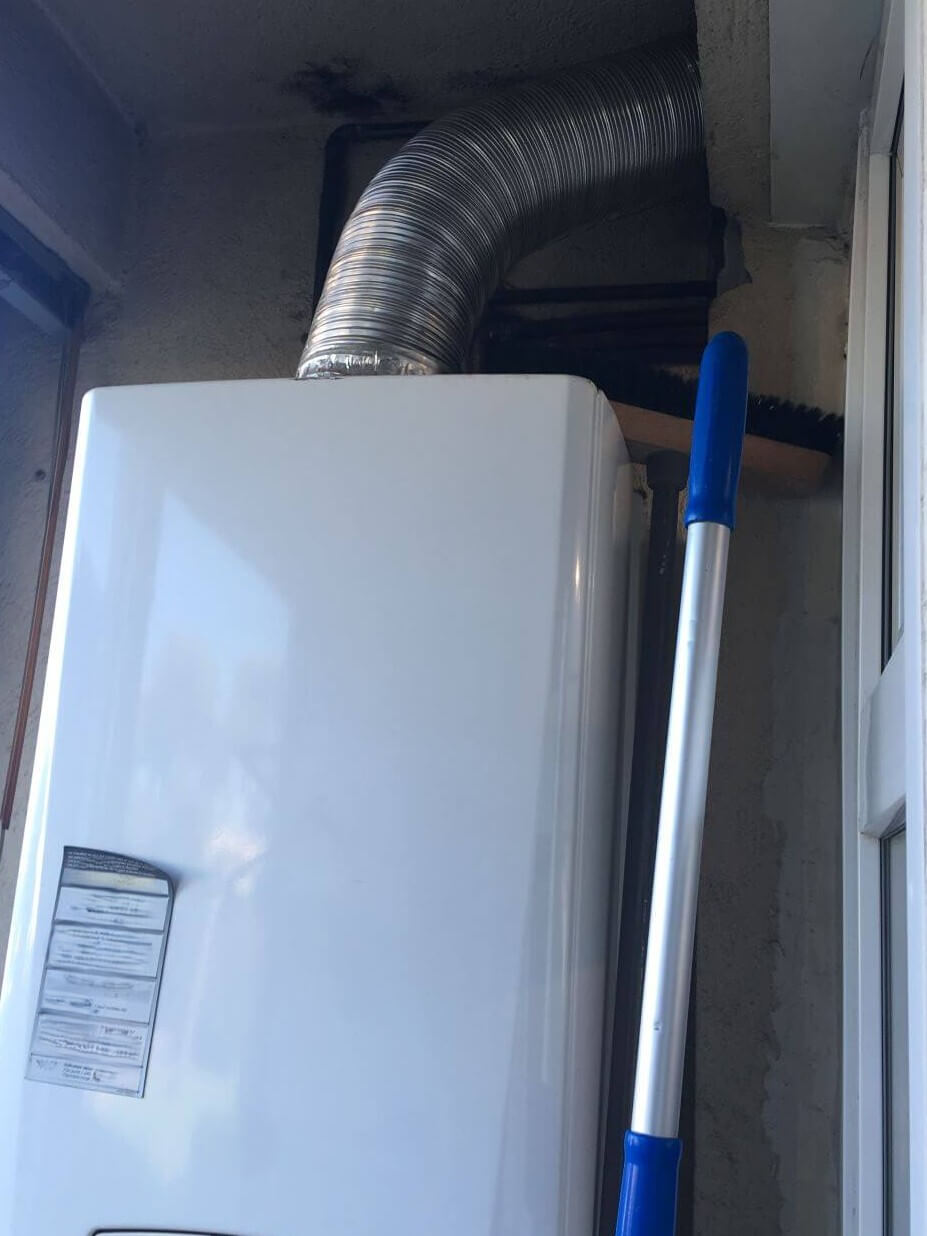

Chaudière installée dans un des appartements.
Contexte technique
Copropriété équipée de chaudières individuelles installées dans les appartements, avec remplacement progressif des appareils au fil des années.
Constat technique
Les constats ont révélé une hétérogénéité des chaudières raccordées aux conduits de fumée existants, avec différents types d’appareils en présence, ainsi que des modifications de la ventilation hygiénique dans plusieurs logements.
Analyse technique
L’analyse met en évidence des incompatibilités entre les appareils installés, les conditions d’évacuation des fumées et l’environnement aéraulique des logements. Cette configuration dégrade les conditions de fonctionnement des installations et ne permet pas d’assurer un niveau de sécurité satisfaisant.
Préconisations
Une adaptation du système d’évacuation des fumées et des équipements doit être envisagée à l’échelle de l’immeuble, afin de garantir des conditions de fonctionnement compatibles avec les exigences techniques et réglementaires.
Cette analyse permet d’identifier les causes des dysfonctionnements, d’objectiver les non-conformités constatées et d’orienter vers une solution adaptée aux contraintes techniques et réglementaires de l’immeuble.
Ces exemples ne constituent qu’une partie des analyses réalisées. D’autres cas sont en cours de rédaction et viendront enrichir prochainement cette page.
